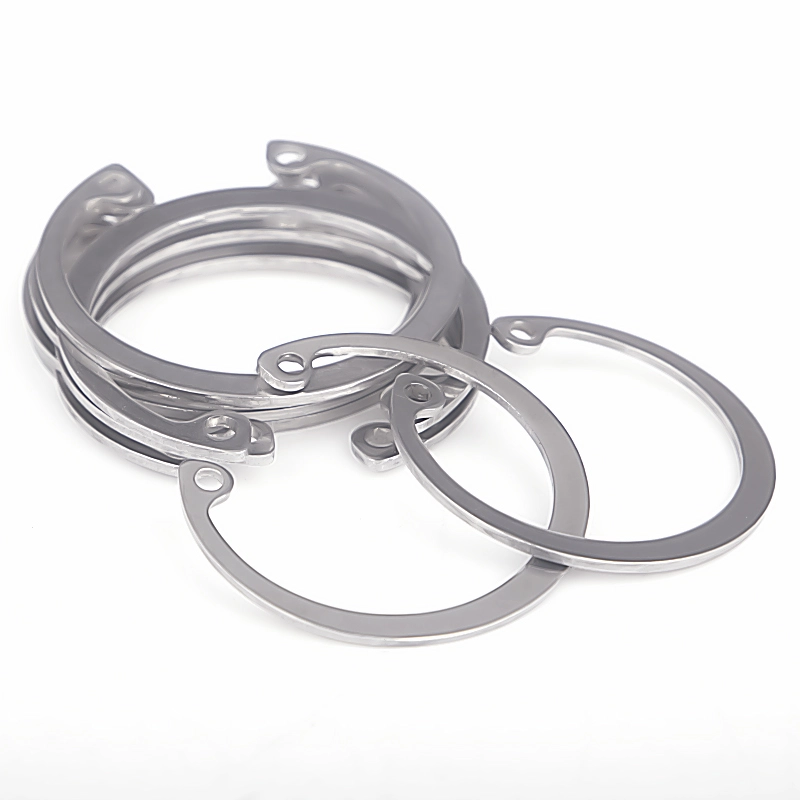

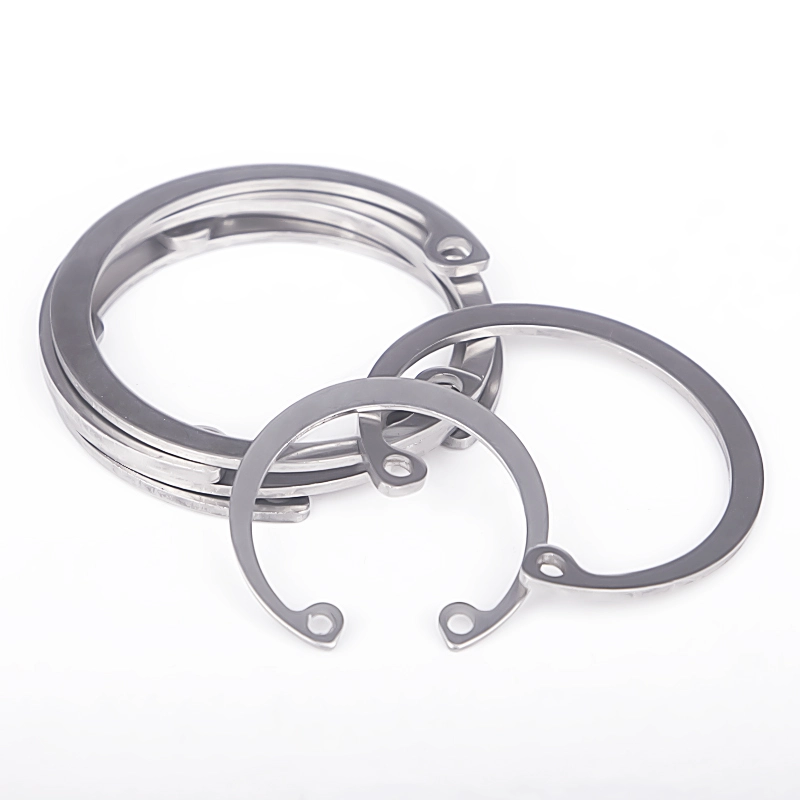

துருப்பிடிக்காத ஸ்டீல் டிஐஎன் 472 இன்டர்னல் சர்க்லிப் / ஹோல் ரிடெய்னிங் ரிங்

வான்லூவின் சீனாவின் உயர்தர துருப்பிடிக்காத ஸ்டீல் டிஐஎன் 472 இன்டர்னல் சர்க்லிப் / ஹோல் ரிடெய்னிங் ரிங் என்பது ஜெர்மன் டிஐஎன் தொழில்துறை தரநிலைகளின்படி கண்டிப்பாக தயாரிக்கப்படுகிறது, இது துளை பொருத்துதலுக்கான தொழில்முறை மீள் தக்கவைக்கும் ஃபாஸ்டென்சர்களாக செயல்படுகிறது.

விசாரணையை அனுப்பவும்

Product Description

வெளிப்புற ஷாஃப்ட் கிளாம்பிங்கிற்கான DIN 471 ஷாஃப்ட் வெளிப்புற சர்க்லிப்களிலிருந்து வேறுபட்டது, ஸ்டெயின்லெஸ் ஸ்டீல் DIN 472 இன்டர்னல் சர்க்லிப் / ஹோல் ரிடெய்னிங் ரிங் பை வான்லுவோ ஃபேக்டரி உள்நோக்கி திறக்கும் மீள் அமைப்பைக் கொண்டுள்ளது, இது உள் துளை பள்ளங்களை இறுக்குவதற்கும் கட்டுப்படுத்துவதற்கும் சிறப்பாக வடிவமைக்கப்பட்டுள்ளது. நம்பகமான மீள் விரிவாக்கம் மற்றும் கிளாம்பிங் செயல்திறனுடன், இது ஊசிகள், தாங்கு உருளைகள், உள் தண்டுகள் மற்றும் உள்ளமைக்கப்பட்ட கூறுகளை சரிசெய்ய துல்லியமான துளை பள்ளங்களுக்குள் உட்பொதிக்கப்பட்டுள்ளது, இயக்க அதிர்வு மற்றும் சுமை தாக்கத்தின் கீழ் உள் பாகங்கள் வெளியே விழுவதையும் அச்சு இடப்பெயர்ச்சியையும் திறம்பட தடுக்கிறது. கச்சிதமான அமைப்பு, உயர் கிளாம்பிங் துல்லியம் மற்றும் எளிதான அசெம்பிளி ஆகியவற்றைக் கொண்டுள்ளது, இது உள்ளமைக்கப்பட்ட மெக்கானிக்கல் அசெம்பிளி மற்றும் துல்லியமான துளை நிலை வரம்புக்கான முக்கிய நிலையான ஃபாஸ்டென்னர் ஆகும்.

தயாரிப்பு கட்டுமான வடிவமைப்பு மற்றும் தொழில்துறை தயாரிப்பு செயல்முறை

டிஐஎன் 472 இன்டர்னல் ஹோல் சர்க்லிப்கள் உயர்-தூய்மை ஸ்பிரிங் ஸ்டீல் மற்றும் பிரீமியம் ஸ்டெயின்லெஸ் ஸ்டீல் பொருட்களைப் பயன்படுத்துகின்றன, அவை ஒருங்கிணைந்த துல்லியமான ஸ்டாம்பிங், ஒட்டுமொத்த தணித்தல் மற்றும் வெப்ப சிகிச்சை மற்றும் சிறந்த விளிம்பு டிரிம்மிங் மூலம் செயலாக்கப்படுகின்றன. தனித்துவமான உள்நோக்கி திறப்பு அமைப்பு மற்றும் சமச்சீர் மவுண்டிங் துளைகள் விரைவான விரிவாக்க நிறுவல் மற்றும் பிரித்தலுக்கான தொழில்முறை சர்க்லிப் இடுக்கிகளுடன் சரியாகப் பொருந்துகின்றன. வெளிப்புற வட்டத்தின் ரேடியன் மற்றும் கிளாம்பிங் விட்டம் ஆகியவை முழுமையான தொடர்பு மற்றும் நிலையான உள் துளை பள்ளங்களுடன் இறுக்கமான பொருத்தத்தை அடைய துல்லியமாக அளவீடு செய்யப்படுகின்றன, தளர்வான கிளாம்பிங், ஆஃப்செட் அல்லது வீழ்ச்சியைத் தவிர்க்கின்றன. ஒட்டுமொத்த வளைய உடல் தடிமன் சிறந்த மீள் கடினத்தன்மை மற்றும் சோர்வு எதிர்ப்புடன் சீரானது, நிரந்தர சிதைவு அல்லது மீள் தோல்வி இல்லாமல் தொடர்ச்சியான விரிவாக்கம் மற்றும் நீண்ட கால சுழற்சி செயல்பாட்டிற்குப் பிறகு நிலையான கிளாம்பிங் செயல்திறனைப் பராமரிக்கிறது. பர் இல்லாத மென்மையான மேற்பரப்பு துளை சுவர் உள் விட்டம் மற்றும் துல்லியமாக பொருத்தப்பட்ட பாகங்களை கீறல் மற்றும் சிராய்ப்பு ஆகியவற்றிலிருந்து திறம்பட பாதுகாக்கிறது, உயர் துல்லியமான இயந்திர அசெம்பிளி தரநிலைகளை பூர்த்தி செய்கிறது.

தயாரிப்பு அளவுரு

அளவுரு உருப்படி	விரிவான விவரக்குறிப்பு
தயாரிப்பு பெயர்	டிஐஎன் 472 இன்டர்னல் சர்க்லிப், ஹோல் ரிடெய்னிங் ரிங், இன்டர்னல் ஸ்னாப் ரிங்
நிர்வாக தரநிலை	DIN 472, ISO தரநிலை, GB தரநிலை, தனிப்பயன் தரமற்ற அளவுகள்
கிடைக்கும் பொருள்	304, 316L துருப்பிடிக்காத எஃகு, உயர்தர ஸ்பிரிங் ஸ்டீல், துத்தநாகம் பூசப்பட்ட கார்பன் ஸ்டீல்
அளவு வரம்பு	துளை விட்டம் φ8mm-φ100mm முழு நிலையான அளவுகள், தனிப்பயன் சிறப்பு துளை & தடிமன்
கட்டமைப்பு வகை	உள்நோக்கி திறக்கும் மீள் வளையம், இரட்டை மவுண்டிங் துளைகள், உள் துளை பள்ளம் இறுக்கும் வகை
செயலாக்க தொழில்நுட்பம்	துல்லியமான ஸ்டாம்பிங், வெப்ப சிகிச்சையை கடினப்படுத்துதல், விளிம்பு நீக்கம், மீள் அளவுத்திருத்தம்
பொருந்தக்கூடிய பொருள்	இயந்திர உள் துளைகள், தாங்கி துளைகள், சிலிண்டர் துளைகள் மற்றும் துல்லியமான உள்ளமைக்கப்பட்ட பள்ளம் நிலைகள்
மேற்பரப்பு சிகிச்சை	ஊறுகாய் மற்றும் செயலிழப்பு / துத்தநாகம் பூசப்பட்ட / கருப்பு ஆக்சைடு, துரு எதிர்ப்பு மற்றும் அரிப்பு எதிர்ப்பு
இயந்திர பண்புகள்	நிலையான மீள் கிளாம்பிங் விசை, சோர்வு எதிர்ப்பு, தளர்த்த எதிர்ப்பு, நீடித்த வரம்பு செயல்திறன்
பேக்கேஜிங் முறை	ஈரப்பதம் இல்லாத உள் பை + ஏற்றுமதி அட்டைப்பெட்டி, மொத்த ஆர்டர்களுக்கான தட்டு பேக்கிங்
வழங்கல் சேவை	ஸ்பாட் மொத்த சப்ளை, தரமற்ற தனிப்பயனாக்கம், கலப்பு ஃபாஸ்டெனர் ஒரு நிறுத்தத்தில் கொள்முதல்

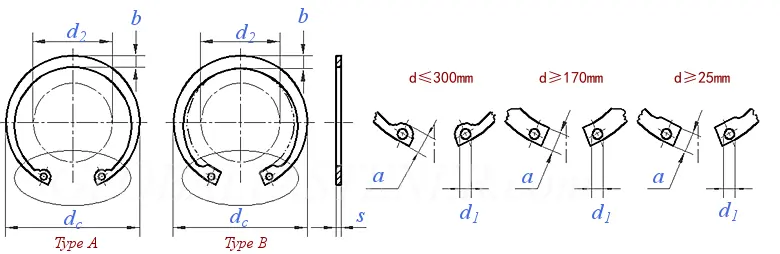

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

பெயரளவு விட்டம் d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	அதிகபட்சம்	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	நிமிடம்	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	பெயரளவு அளவு	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	அதிகபட்சம்	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	நிமிடம்	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	அதிகபட்சம்	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	நிமிடம்	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
1000 யூனிட்டுகளுக்கு ≈ கிலோ		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

பெயரளவு விட்டம் d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	அதிகபட்சம்	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	நிமிடம்	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	பெயரளவு அளவு	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	அதிகபட்சம்	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	நிமிடம்	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	அதிகபட்சம்	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	நிமிடம்	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
1000 யூனிட்டுகளுக்கு ≈ கிலோ		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

பெயரளவு விட்டம் d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	அதிகபட்சம்	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	நிமிடம்	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	பெயரளவு அளவு	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	அதிகபட்சம்	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	நிமிடம்	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	அதிகபட்சம்	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	நிமிடம்	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
1000 யூனிட்டுகளுக்கு ≈ கிலோ		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

பெயரளவு விட்டம் d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	அதிகபட்சம்	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	நிமிடம்	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	பெயரளவு அளவு	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	அதிகபட்சம்	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	நிமிடம்	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	அதிகபட்சம்	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	நிமிடம்	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
1000 யூனிட்டுகளுக்கு ≈ கிலோ		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

தயாரிப்பு மேன்மையின் சிறப்பம்சங்கள் & குறுக்கு தொழில் பயன்பாட்டு காட்சிகள்

1. தொழில்முறை உள் துளை இறுக்கும் அமைப்பு நிலையான துளை அளவுகளுடன் பொருந்துகிறது, சீரான சுற்றளவு மீள் கிளாம்பிங் விசையை வழங்குகிறது, உள்ளமைக்கப்பட்ட தாங்கு உருளைகள், தண்டுகள் மற்றும் பின் பாகங்களின் அச்சு இயக்கத்தை திறம்பட கட்டுப்படுத்துகிறது.

2. கண்டிப்பான ஒருங்கிணைந்த வெப்ப சிகிச்சை செயல்முறை மீள் நிலைத்தன்மை மற்றும் இயந்திர கடினத்தன்மையை அதிகரிக்கிறது, நீண்ட கால அதிர்வு மற்றும் மீண்டும் மீண்டும் கூடிய பிறகு மீள் சோர்வு, தளர்வு அல்லது எலும்பு முறிவு ஆகியவற்றை உறுதி செய்கிறது, நீண்ட கால துல்லியமான வரம்பு துல்லியத்தை பராமரிக்கிறது.

3. சமச்சீர் இரட்டை துளை வடிவமைப்பு விரைவான விரிவாக்க நிறுவலை ஆதரிக்கிறது மற்றும் சிறப்பு சர்க்லிப் இடுக்கி மூலம் பிரித்தெடுக்கிறது, உற்பத்தி அசெம்பிளி திறன் மற்றும் பின்னர் உபகரணங்கள் பராமரிப்பு வசதியை பெரிதும் மேம்படுத்துகிறது, இது பெரிய அளவிலான தொழில்துறை தொகுதி உற்பத்திக்கு ஏற்றது.

4. அல்ட்ரா-மென்மையான பர்-ஃப்ரீ ஃபினிஷ் உள் துளை சுவர் மற்றும் துல்லியமான பொருத்தம் பாகங்களை சிராய்ப்பு மற்றும் கீறல் ஆகியவற்றிலிருந்து பாதுகாக்கிறது, அசெம்பிளி சேதம் மற்றும் உபகரண நடுக்கத்தைத் தவிர்த்து, துல்லியமான இயந்திர கட்டமைப்புகளின் நிலையான செயல்பாட்டை உறுதி செய்கிறது.

5. பன்முகப்படுத்தப்பட்ட பொருள் மற்றும் மேற்பரப்பு சிகிச்சை தீர்வுகள், ஹைட்ராலிக் நியூமேடிக் கூறுகள், வாகன துல்லிய பாகங்கள், வீட்டு உபகரணங்கள், ஆட்டோமேஷன் உபகரணங்கள் மற்றும் இயந்திர பொறியியல் துளை நிலை வரம்பு கட்டமைப்புகளில் பரவலாகப் பயன்படுத்தப்படும் பல வேலை சூழ்நிலைகளுக்கு ஏற்றது.

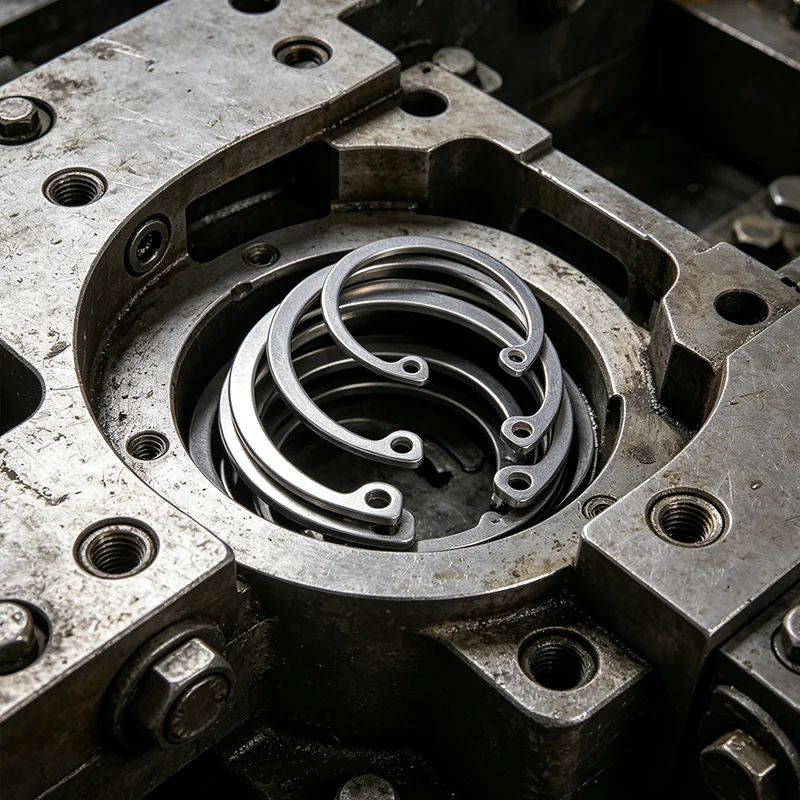

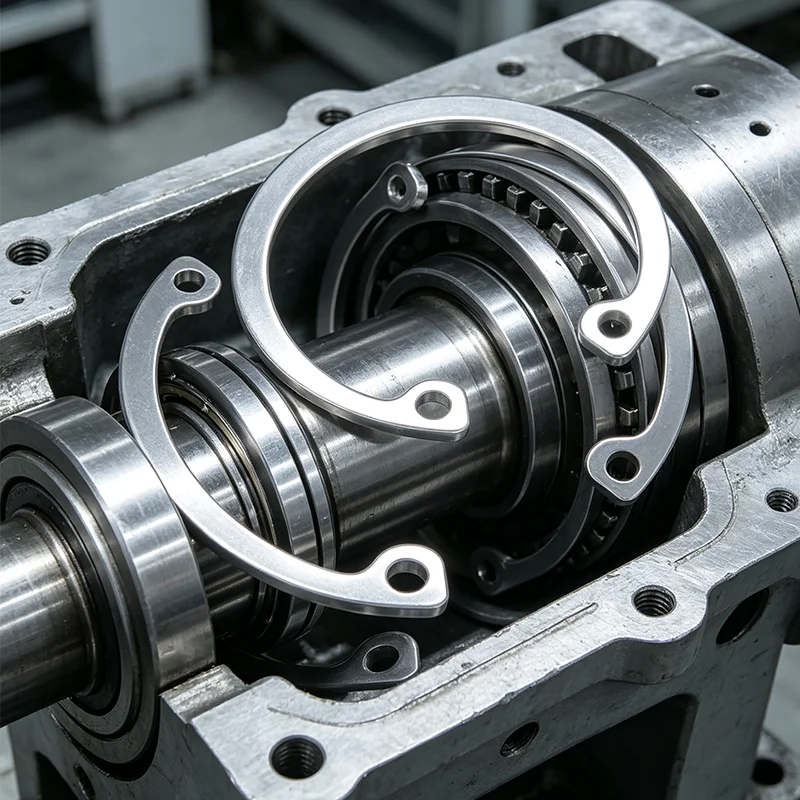

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: DIN 472 சர்க்லிப்பின் முக்கிய நோக்கம் என்ன?

A1: DIN 472 என்பது ஒரு உள் துளை சர்க்லிப் ஆகும், இது முன் திறக்கப்பட்ட துளைகளுக்குள் நிறுவப்பட்டு துளை பள்ளங்களில் பதிக்கப்பட்டுள்ளது. உள்ளமைக்கப்பட்ட தாங்கு உருளைகள், தண்டுகள் மற்றும் உருளைப் பகுதிகளை சரிசெய்யவும் கட்டுப்படுத்தவும் இது பயன்படுத்தப்படுகிறது, இது அச்சு வீழ்ச்சி மற்றும் உள் கூறுகளின் இடப்பெயர்ச்சியைத் தடுக்கிறது.

Q2: DIN 472 மற்றும் DIN 471 இடையே உள்ள முக்கிய வேறுபாடுகள்?

A2: DIN 471 என்பது வெளிப்புறத் திறப்புடன் கூடிய ஷாஃப்ட் அவுட்டர் கிளாம்பிங்கிற்கான வெளிப்புற சர்க்லிப் ஆகும்; டிஐஎன் 472 என்பது உள்நோக்கி திறப்புடன் துளை உள் இறுக்கத்திற்கான உள் வட்டமாகும். இரண்டும் எதிர் கட்டமைப்பு அழுத்தத் திசைகளைக் கொண்டுள்ளன மற்றும் முற்றிலும் ஒன்றுக்கொன்று மாற்ற முடியாதவை, தண்டு மற்றும் துளை வரம்பு ஃபாஸ்டென்சர்களின் முழுமையான தொகுப்பை உருவாக்குகின்றன.

Q3: நிறுவலின் போது DIN 472 சர்க்லிப்பை சிதைப்பது எளிதானதா?

A3: இல்லை. எங்கள் தயாரிப்புகள் வலுவான கடினத்தன்மை மற்றும் விறைப்புத்தன்மையுடன் தொழில்முறை ஸ்பிரிங் ஸ்டீல் கடினமான சிகிச்சையைப் பயன்படுத்துகின்றன. நிலையான கருவி விரிவாக்கம் நிறுவல் நிரந்தர சிதைவை ஏற்படுத்தாது, மேலும் இறுக்கமான கிளாம்பிங்கிற்காக சர்க்லிப் விரைவாக நிலையான அளவிற்கு திரும்பும்.

Q4: DIN 472க்கு என்ன காட்சிகள் பொருத்தமானவை?

A4: ஹைட்ராலிக் வால்வு துளைகள், மோட்டார் தாங்கி ஓட்டைகள், உபகரண அசெம்பிளி ஓட்டைகள், சிலிண்டர் பாகங்கள், துல்லியமான கருவி துளைகள் மற்றும் தானியங்கி இயந்திர உள் குழி பொருத்துதல் கட்டமைப்புகள் போன்ற அனைத்து உள்ளமைக்கப்பட்ட துளை வரம்புக் காட்சிகளுக்கும் இது பரவலாகப் பொருந்தும்.

Q5: தனிப்பயனாக்கப்பட்ட தரமற்ற துளை சர்க்லிப்களை வழங்க முடியுமா?

A5: ஆம். சிறப்பு இயந்திர துளை நிலைகளின் தனிப்பயனாக்கப்பட்ட வரம்புத் தேவைகளைப் பூர்த்தி செய்ய, சிறப்பு உள் மற்றும் வெளிப்புற விட்டம், தடிமன், பள்ளம் பொருத்த அளவு மற்றும் உயர் அரிப்பு எதிர்ப்பு மேற்பரப்பு சிகிச்சை ஆகியவற்றைத் தனிப்பயனாக்குவதை நாங்கள் ஆதரிக்கிறோம்.
