துருப்பிடிக்காத ஸ்டீல் DIN 471 வெளிப்புற சுற்று

Wanluo தொழிற்சாலை உயர்தர துருப்பிடிக்காத எஃகு DIN 471 வெளிப்புற சர்க்லிப், ஜேர்மன் DIN தொழில்துறை தரநிலைகளுக்கு இணங்க கண்டிப்பாக தயாரிக்கப்படுகிறது, இது தண்டு பொருத்துதலுக்காக சிறப்பாக வடிவமைக்கப்பட்ட துல்லியமான மீள் தக்கவைக்கும் ஃபாஸ்டென்சர்களுக்கு சொந்தமானது.

விசாரணையை அனுப்பவும்

Product Description

பிரஷர் தாங்கி மற்றும் ஆண்டி-லூசனிங்கிற்கு பயன்படுத்தப்படும் வாஷர்களைப் போலல்லாமல், ஸ்டெயின்லெஸ் ஸ்டீல் டிஐஎன் 471 எக்ஸ்டர்னல் சர்க்லிப் ஒரு திறந்த மீள் வளைய அமைப்பைக் கொண்டுள்ளது, இது சுழலும் மற்றும் நிலையான தண்டுகளின் வெளிப்புற வட்டப் பள்ளத்தில் பிரத்தியேகமாகப் பயன்படுத்தப்படுகிறது. துல்லியமான மீள் சுருக்கம் மற்றும் ரீசெட் செயல்திறனுடன், அதை விரைவாக தண்டு பள்ளத்தில் நிறுவி அச்சு வரம்பை உணர முடியும், தாங்கு உருளைகள், கியர்கள், ஸ்லீவ்கள் மற்றும் பிற தண்டு பாகங்கள் அச்சு நெகிழ் மற்றும் இயந்திர செயல்பாட்டின் போது விழுவதைத் தடுக்கிறது. இது மெக்கானிக்கல் டிரான்ஸ்மிஷன் அசெம்பிளிக்கான இன்றியமையாத நிலையான ஃபாஸ்டென்னராகும், இது எளிதான நிறுவல், அதிக கிளாம்பிங் துல்லியம் மற்றும் நீண்ட கால நிலையான வரம்பு விளைவு ஆகியவற்றைக் கொண்டுள்ளது.

முக்கிய கூறு வடிவமைப்பு & தரப்படுத்தப்பட்ட செயலாக்க நுட்பம்

டிஐஎன் 471 வெளிப்புற ஷாஃப்ட் சர்க்லிப்கள் உயர்தர ஸ்பிரிங் ஸ்டீல் மற்றும் ஸ்டெயின்லெஸ் ஸ்டீல் மூலப்பொருட்களை ஏற்றுக்கொள்கின்றன, ஒருங்கிணைந்த துல்லியமான ஸ்டாம்பிங், ஒருங்கிணைந்த தணித்தல் மற்றும் வெப்ப சிகிச்சை மற்றும் விளிம்பு முடித்தல் மூலம் செயலாக்கப்படுகிறது. நிலையான திறந்த இடைவெளி மற்றும் ஒதுக்கப்பட்ட நிறுவல் துளைகள் வேகமாக அசெம்பிளி செய்வதற்கும் பிரிப்பதற்கும் தொழில்முறை சர்க்லிப் இடுக்கிகளுடன் சரியாகப் பொருந்துகின்றன. உட்புற விட்டம் மற்றும் ரேடியன் ஆகியவை நிலையான தண்டு பள்ளங்கள், தளர்வான கிளாம்பிங் அல்லது அதிகப்படியான இறுக்கமான விலகல் ஆகியவற்றுடன் இறுக்கமான இறுக்கமான பொருத்தத்தை உறுதிசெய்ய துல்லியமாக அளவீடு செய்யப்படுகின்றன. ஒட்டுமொத்த ரிங் பாடி சீரான தடிமன் மற்றும் சிறந்த மீள் கடினத்தன்மை கொண்டது, நிலையான சுருக்கம் மற்றும் மீட்டமைப்பு செயல்திறன் கொண்டது, மீள் சோர்வு, நிரந்தர சிதைவு அல்லது முறிவு ஆகியவற்றை மீண்டும் மீண்டும் பிரித்தெடுத்தல் மற்றும் நீண்ட கால அதிர்வு செயல்பாட்டிற்குப் பிறகு உருவாக்க எளிதானது அல்ல. மென்மையான பர்-இல்லாத வெளிப்புற விளிம்பு, பொருந்தக்கூடிய பகுதிகளை அரிப்பதைத் தவிர்க்கிறது, மேலும் ஒட்டுமொத்த கட்டமைப்பு வலிமை தொழில்துறை கனமான சுமை வரம்பு தேவைகளைப் பூர்த்தி செய்கிறது.

தயாரிப்பு அளவுரு

அளவுரு உருப்படி	விரிவான விவரக்குறிப்பு
தயாரிப்பு பெயர்	டிஐஎன் 471 எக்ஸ்டர்னல் சர்க்லிப், ஷாஃப்ட் ரிடெய்னிங் ரிங், எக்ஸ்டர்னல் ஸ்னாப் ரிங்
நிர்வாக தரநிலை	DIN 471, ISO தரநிலை, GB தரநிலை, தனிப்பயன் தரமற்ற அளவுகள்
கிடைக்கும் பொருள்	304, 316L துருப்பிடிக்காத எஃகு, உயர்தர ஸ்பிரிங் ஸ்டீல், துத்தநாகம் பூசப்பட்ட கார்பன் ஸ்டீல்
அளவு வரம்பு	தண்டு விட்டம் φ3mm-φ100mm முழு நிலையான அளவுகள், தனிப்பயன் சிறப்பு துளை & தடிமன்
கட்டமைப்பு வகை	வெளிப்புற திறந்த மீள் வளையம், இரட்டை நிறுவல் துளை வடிவமைப்பு, தண்டு பள்ளம் clamping வகை
செயலாக்க தொழில்நுட்பம்	துல்லியமான ஸ்டாம்பிங், வெப்ப சிகிச்சையை கடினப்படுத்துதல், விளிம்பு நீக்கம், மீள் அளவுத்திருத்தம்
பொருந்தக்கூடிய பொருள்	நிலையான சுழலும் தண்டுகள், கியர் தண்டுகள், தாங்கி தண்டுகள் மற்றும் உருளை தண்டு பாகங்கள்
மேற்பரப்பு சிகிச்சை	ஊறுகாய் மற்றும் செயலிழப்பு / துத்தநாகம் பூசப்பட்ட / கருப்பு ஆக்சைடு, துரு எதிர்ப்பு மற்றும் அரிப்பு எதிர்ப்பு
இயந்திர பண்புகள்	வலுவான மீள் கடினத்தன்மை, சோர்வு எதிர்ப்பு, சொட்டு எதிர்ப்பு வரம்பு, நிலையான கிளாம்பிங் விசை
பேக்கேஜிங் முறை	ஈரப்பதம் இல்லாத உள் பை + ஏற்றுமதி அட்டைப்பெட்டி, மொத்த ஆர்டர்களுக்கான தட்டு பேக்கிங்
வழங்கல் சேவை	ஸ்பாட் மொத்த சப்ளை, தரமற்ற தனிப்பயனாக்கம், கலப்பு ஃபாஸ்டெனர் ஒரு நிறுத்தத்தில் கொள்முதல்

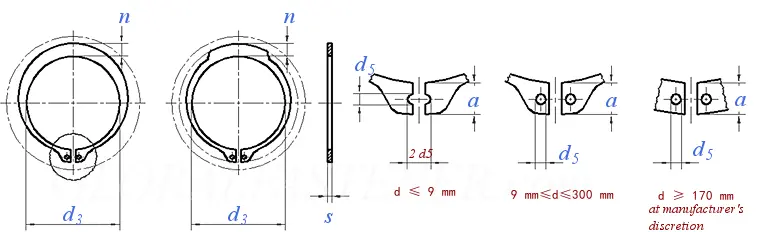

Stainless Steel Din 471 External Circlip

பெயரளவு விட்டம் d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	அதிகபட்சம்	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	நிமிடம்	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	அதிகபட்சம்	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	நிமிடம்	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	நிமிடம்	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	அதிகபட்சம்	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
1000 அலகுகளுக்கு ≈ கிலோ		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

பெயரளவு விட்டம் d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	அதிகபட்சம்	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	நிமிடம்	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	அதிகபட்சம்	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	நிமிடம்	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	நிமிடம்	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	அதிகபட்சம்	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
1000 அலகுகளுக்கு ≈ கிலோ		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

பெயரளவு விட்டம் d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	அதிகபட்சம்	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	நிமிடம்	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	அதிகபட்சம்	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	நிமிடம்	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	நிமிடம்	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	அதிகபட்சம்	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
1000 அலகுகளுக்கு ≈ கிலோ		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

பெயரளவு விட்டம் d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	அதிகபட்சம்	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	நிமிடம்	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	அதிகபட்சம்	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	நிமிடம்	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	நிமிடம்	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	அதிகபட்சம்	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
1000 அலகுகளுக்கு ≈ கிலோ		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

தனித்துவமான தயாரிப்பு நன்மைகள் & உலகளாவிய வேலை நிலைமை தழுவல்

1. தொழில்முறை வெளிப்புற தண்டு கிளாம்பிங் வடிவமைப்பு நிலையான தண்டு பள்ளங்களுடன் பொருந்துகிறது, சீரான மற்றும் நிலையான மீள் கிளாம்பிங் விசையை வழங்குகிறது, தண்டு பகுதிகளின் அச்சு இடப்பெயர்ச்சியை திறம்பட கட்டுப்படுத்துகிறது மற்றும் உபகரண அதிர்வு மற்றும் சுழற்சியால் ஏற்படும் கூறு வீழ்ச்சியின் சிக்கலைத் தீர்க்கிறது.

2. உயர் துல்லியமான ஒருங்கிணைந்த வெப்ப சிகிச்சை செயல்முறை சிறந்த மீள் மீட்பு மற்றும் சோர்வு எதிர்ப்பு செயல்திறன் கொண்ட சர்க்லிப்பை வழங்குகிறது. நீண்ட கால அதிவேக செயல்பாட்டின் போது மீண்டும் மீண்டும் விரிவடைதல் மற்றும் சுருங்குதல், தளர்வு அல்லது தோல்விக்கு பிறகு இது நிலையான நெகிழ்ச்சித்தன்மையை பராமரிக்கிறது.

3. முன்பதிவு செய்யப்பட்ட இரட்டை நிறுவல் துளைகள் சிறப்பு சர்க்லிப் இடுக்கியுடன் ஒத்துழைக்கின்றன, வேகமான அசெம்பிளி மற்றும் பிரித்தெடுத்தல், உபகரணங்களின் பராமரிப்பு மற்றும் கூறுகளை மாற்றும் திறன் ஆகியவற்றை பெரிதும் மேம்படுத்துகிறது, இது தொகுதி தொழில்துறை சட்டசபைக்கு ஏற்றது.

4. பர்-இலவச மென்மையான முடித்தல், நிறுவல் மற்றும் செயல்பாட்டின் போது கீறல்கள் மற்றும் சிராய்ப்புகளிலிருந்து தண்டுகள் மற்றும் பொருந்தக்கூடிய பகுதிகளைப் பாதுகாக்கிறது, பரிமாற்ற கூறுகளின் சட்டசபை துல்லியம் மற்றும் சேவை வாழ்க்கையை உறுதி செய்கிறது.

5. இயந்திர சாதனங்கள், வாகன பாகங்கள், மின் சாதனங்கள், ஹைட்ராலிக் நியூமேடிக் பாகங்கள் மற்றும் தானியங்கி பரிமாற்ற அமைப்புகள் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படும் பல்வேறு பணிச்சூழலுக்கு ஏற்றவாறு பல பொருள் மற்றும் மேற்பரப்பு சிகிச்சை விருப்பங்கள்.

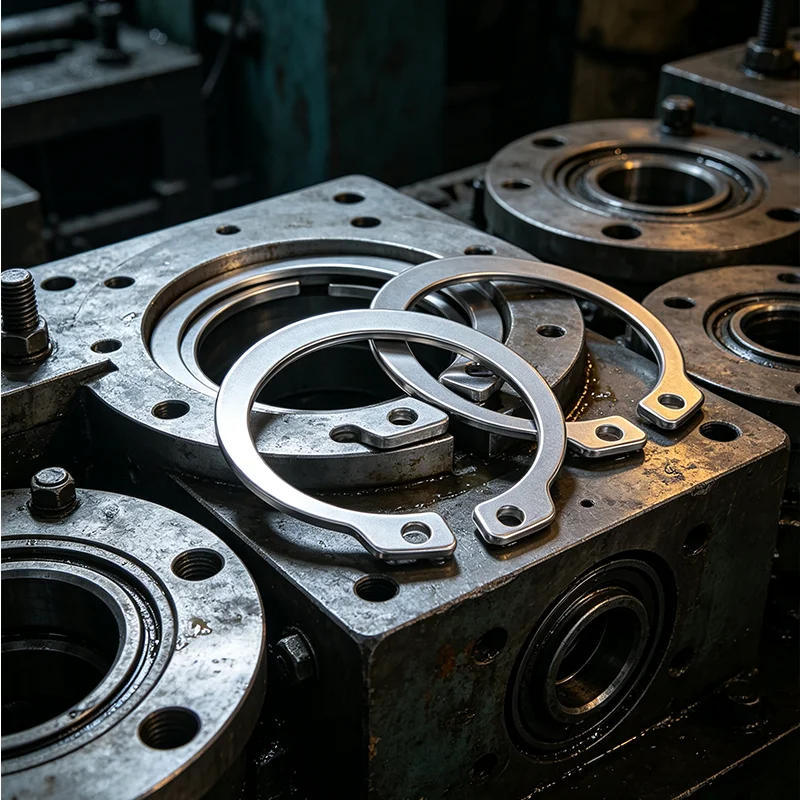

Stainless Steel Din 471 External Circlip

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: ஸ்டெயின்லெஸ் ஸ்டீல் DIN 471 எக்ஸ்டர்னல் சர்க்லிப் எதற்காகப் பயன்படுத்தப்படுகிறது?

A1: DIN 471 என்பது தண்டுகளுக்கான ஒரு வெளிப்புற வட்டமாகும், இது முக்கியமாக இயந்திர தண்டுகளின் வெளிப்புற பள்ளத்தில் நிறுவப்பட்ட தாங்கு உருளைகள், கியர்கள், ஷாஃப்ட் ஸ்லீவ்கள் மற்றும் பிற பாகங்கள், அச்சு சறுக்குதல் மற்றும் விழுவதைத் தடுக்கிறது, சுழலும் தண்டு கூறுகளின் துல்லியமான வரம்பை உணர்தல்.

Q2: DIN 471 (ஷாஃப்ட்) மற்றும் DIN 472 (துளை) சர்க்லிப்புகளுக்கு என்ன வித்தியாசம்?

A2: DIN 471 என்பது தண்டு நிறுவலுக்கான வெளிப்புற வட்டமாகும், இது தண்டின் வெளிப்புற வட்டத்தை இறுக்குகிறது; டிஐஎன் 472 என்பது துளையின் உள் சுவரை இறுக்கி, துளை நிறுவலுக்கான உள் வட்டமாகும். இரண்டு கட்டமைப்புகளும் எதிரெதிர் மற்றும் ஒன்றுக்கொன்று மாற்ற முடியாதவை.

Q3: நீண்ட கால பயன்பாட்டிற்குப் பிறகு சர்க்லிப் நெகிழ்ச்சித்தன்மையை இழக்குமா?

A3: எங்களின் DIN 471 சர்க்கிளிப்புகள் நிலையான மீள் செயல்திறன் மற்றும் வலுவான சோர்வு எதிர்ப்புத் திறனுடன் கடுமையான தணிப்பு மற்றும் தணிக்கும் சிகிச்சையைப் பயன்படுத்துகின்றன. நிலையான வேலை நிலைமைகளின் கீழ், அது தளர்வானதாகவோ அல்லது செல்லாததாகவோ இருக்காது, நீண்ட கால வரம்பு நிலைத்தன்மையை உறுதி செய்கிறது.

Q4: நிறுவலுக்கு தொழில்முறை கருவிகள் தேவையா?

A4: ஆம். செயற்கை உருமாற்றம் மற்றும் எலும்பு முறிவு ஆகியவற்றைத் தவிர்க்க, நிறுவலுக்குப் பிறகு இறுக்கமான பொருத்தம் மற்றும் நிலையான வரம்பு விளைவை உறுதிசெய்ய, விரிவாக்க நிறுவலுக்கு பொருந்தக்கூடிய சர்க்லிப் இடுக்கிகளைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.

Q5: தரமற்ற சர்க்ளிப்புகளைத் தனிப்பயனாக்க முடியுமா?

A5: ஆம். சிறப்பு மெக்கானிக்கல் ஷாஃப்ட் கூறுகளின் வரம்புத் தேவைகளைப் பூர்த்தி செய்ய, சிறப்பு வெளிப்புற விட்டம், தடிமன், பள்ளம் அளவு மற்றும் உயர் அரிப்பை-எதிர்ப்பு மேற்பரப்பு சிகிச்சையைத் தனிப்பயனாக்குவதை நாங்கள் ஆதரிக்கிறோம்.
